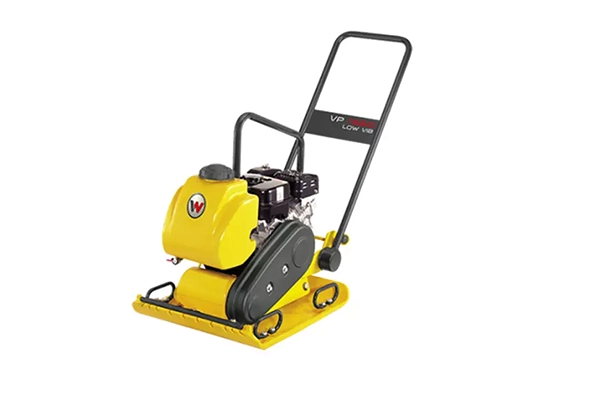

Descrição da Placa Vibratória 80Kg

• Indicado para compactar materiais granulares e levemente coesivos e asfalto quente ou frio

Capacidades / Desempenho:

• Dimensão da placa base: 500 x 585 mm
• Altura mínima de funcionamento: 510 mm
• Rendimento superficial: 905 m²/h
• Frequência de vibração: 100 Hz
• Força máxima centrífuga: 15 kg
• Velocidade máxima de avanço: 30 m/min.
• Capacidade de ascensão: 30%

Motor / Potência:

• Potência máxima: 4,8 hp (a 3.600 rpm)
• Cilindradas: 163 cm³
• Velocidade rotacional: 3.600 rpm

Combustível / Energia:

• Tipo de combustível: gasolina
• Consumo de combustível: 1,8 L/h
• Capacidade de combustível: 3,7 L
• Capacidade do tanque de água: 10,5 L

Recursos / adicionais:

• Largura de transporte e serviço: 840 – 875 mm
• Comprimento de transporte e serviço: 545 – 500 mm
• Altura de transporte e serviço: 685 – 965 mm
• Peso operacional: 88 – 93 kg
• Peso de transporte: 95 kg

Operação Placa Vibratória

• Após funcionar o motor, acelerá-lo aos poucos e a Placa Vibratória começará a trabalhar normalmente.

Segurança Placa Vibratória

• Não transportar a máquina deitada;
• Usar abafador de ruídos;
• Trabalhe sempre usando botas, óculos, mascara e luvas;
• Aprenda a parar o motor rapidamente e compreenda a operação e todos os comandos;
• Nunca permita que uma pessoa opere o motor sem antes ter as instruções necessárias;
• Nunca permita que uma criança opere o motor. Mantenha animais e crianças longe do equipamento em operação;
• REABASTEÇA COM CUIDADO. A gasolina é extremamente inflável e o vapor pode explodir. Reabasteça ao ar livre, em uma área bem ventilada, com o motor parado. Nunca fume perto da gasolina, e mantenha outros fogos e faíscas ausentes. Armazene sempre a gasolina em um recipiente apropriado. Se algum combustível for derramado, certifique-se que a área está seca antes de ligar o motor. Utilize um funil para auxiliar o abastecimento.
• ESCAPAMENTO QUENTE. O escapamento torna-se muito quente durante a operação e permanece quente por um tempo após desligar o motor. Tenha cuidado para não tocar no escapamento quando estiver quente. Deixe o motor esfriar antes de guarda-lo. Para não haver risco de incêndio e para fornecer a ventilação adequada para o equipamento, mantenha o motor pelo menos a 1 metro afastado de paredes e de outro equipamento durante a operação. Não coloque objetos inflamáveis perto do motor.
• PERIGO DO MONÓXIDO DE CARBONO. O gás de exaustão contém monóxido de carbono que é venenoso. Evite inalar o gás de exaustão.

Manutenção Preventiva

• Verificar diariamente o nível de óleo e possíveis vazamentos no motor;
• Verificar o nível de combustível em no máximo cada 4 horas trabalhadas;
• Reapertar diariamente todos os parafusos;
• Transportar a máquina somente com o motor voltado para cima.

Uso Econômico

• Limpar constantemente o equipamento para melhor visualização do trabalho que esta sendo realizado.
• Manter o equipamento em um local coberto para que o motor não fique molhado.
• Utilizar sempre gasolina de boa procedência.
• Não deixar cair sujeira no tanque.
• Sempre fechar o tanque de combustível quando não for utilizar o equipamento para não afogar o motor.
• Procurar trabalhar em regime contínuo, evitando ligar e desligar o equipamento demasiadamente.

Descrição do Compactador Elétrico

• Fabricados para compactação de solos granulares, mistos e coesivos.
• CxLxH : 710 x 365 x 990 mm
• Tamanho da sapata: 280 x 330
• Peso de transporte: 66 kg
• Profundidade de compactação: 58 cm
• Golpe: 65 mm
• Força/golpe: 13,4 kN.

Descrição Compactador Elétrico

• Indicado nas tarefas de alto grau de compactação, a saber:
• Obras de saneamento, instalações hidráulicas, elétricas, telefônicas, galerias em geral;
• Ideal para lugares confinados, garagens, etc.

Funcionamento Compactador Elétrico

• Verificar se a tensão elétrica está correta antes de ligar o equipamento.
• Usar cabo de bitola adequada conforme a distancia da fonte de alimentação até o equipamento.
• Observar o sentido de rotação do motor.

Operação Compactador Elétrico

• Não há necessidade de se pressionar a máquina contra o solo nem empurra-la para frente, pois estes movimentos ocorrem automaticamente;

Segurança Compactador Elétrico

• Não ligar o equipamento estando ele deitado.
• O cabo elétrico deve estar bem isolado, e sem emendas.
• Trabalhe sempre usando botas e luvas de borracha.

Manutenção preventiva

• Verificar o nível de óleo e possíveis vazamentos.
• Reapertar todos os parafusos a cada 50 horas trabalhadas.
• Transporta-lo somente com o motor voltado para cima.

Uso Econômico

• Limpar constantemente a sapata para melhor desempenho do compactador.

Descrição do Compactador a Gasolina

• CxLxH : 710 x 365 x 990 mm
• Tamanho da sapata: 280 x 330
• Peso de transporte: 66 kg
• Profundidade de compactação: 58 cm
• Golpe: 65 mm
• Força/golpe: 13,4 kN.

Aplicação Compactador a Gasolina

• Indicado nas tarefas de alto grau de compactação como: obras de saneamento, instalações hidráulicas, elétricas, telefônicas, galerias em geral;
• Ideal para lugares confinados, garagens, etc.

Funcionamento Compactador a Gasolina

• Antes de funcionar o motor observar o nível de óleo do motor e do tanque de gasolina;

Ligando o Motor:

• Mova a alavanca da válvula do combustível para a posição ON.
• Para ligar um motor frio, mova a alavanca do afogador para a posição CLOSE. Para religar um motor aquecido, deixe a alavanca na posição OPEN.
• Mova a alavanca do acelerador da posição LENTA para aproximadamente 1/3 mais próximo da posição RÁPIDA.
• Coloque a chave de ignição na posição ON.
• Acione a partida.

Acionador de Partida:

• Puxe o manípulo de partida lentamente até que você sinta uma resistência, então puxe fortemente. Retorne o manípulo de partida devagar.
• Se a alavanca do afogador for movida para a posição CLOSE (fechado) para ligar o motor, mova-a gradualmente para a posição OPEN (aberto) à medida que o motor for aquecendo.
• Posicione a alavanca do acelerador para a velocidade desejada.

Operação Compactador a Gasolina

• Após funcionar o motor, acelerá-lo totalmente. Não há necessidade de pressionar a máquina contra o solo, nem empurra-la para frente. Estes movimentos ocorrem naturalmente.

Segurança Compactador a Gasolina

• Não funcionar o motor em locais fechados;
• Não transportar a máquina deitada;
• Ao abastecer o tanque de combustível, desligue antes o motor;

Manutenção Preventiva:

• Verificar o nível de combustível a cada 2 horas trabalhadas.

Uso Econômico

• Limpar sempre a sapata, para melhor desempenho do compactador.
